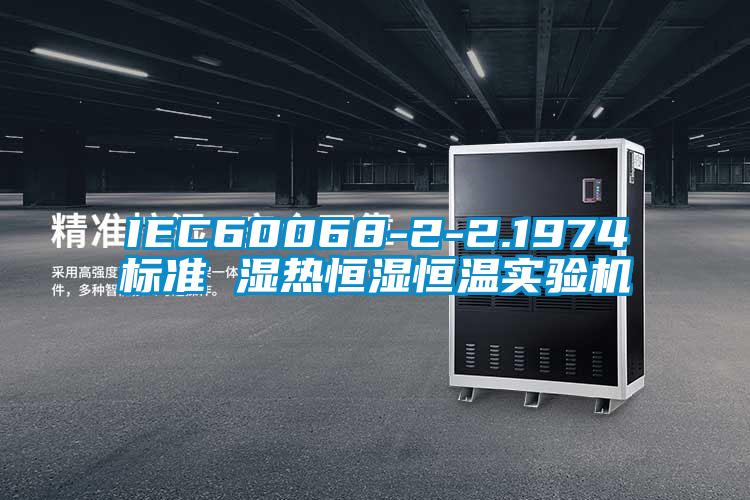

IEC60068-2-2.1974標準 濕熱恒濕恒溫實驗機

　　IEC-2-2.1974標準濕熱恒濕恒溫實驗機

　　恒溫恒濕試驗箱1000L-40℃～150℃技術規格書

　　滿足標準：

　　性能指標符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

　　電工電子産品基本環境試驗規程試驗A：低溫試驗方法GB2423.1-89(IEC68-2-1)

　　電工電子産品基本環境試驗規程試驗B：高溫試驗方法GB2423.2-89(IEC68-2-2)

　　電工電子産品基本環境試驗規程試驗Ca：恒定濕熱試驗方法GB/T2423.3-93（IEC68-2-3）

　　電工電子産品基本環境試驗規程試驗Da：交變濕熱試驗方法GB/T2423.4-93(IEC68-2-30)

　　

　　一、詳細參數性能：（指氣冷式在室溫20℃，空載時）

　　1型號：QBTH-1000L

　　2內箱尺寸：W1000*H1000*D1000mm

　　外箱尺寸：W1550*H1950*D1550mm

　　3溫度范圍：-40℃～150℃

　　4溫度波動度：±0.5℃

　　5溫度偏差：≤±2℃

　　6升溫時間:由常溫升至150℃約40分鐘（空載非線性）

　　7降溫時間:由常溫降至-40℃約60分鐘（空載非線性）

　　8濕度范圍：20%～98%R.H.

　　9濕度波動度：±3%R.H.

　　10濕度偏差：≤3%

　　11溫濕度控制范圍：

　　

　　二、結構及材質：

　　A.內箱材質:不銹鋼板(SUS#304)

　　B.外箱材質:不銹鋼板經霧化處理(SUS#304)或冷板烤漆（選配）

　　C.保溫材質:硬質Polyurethane發泡及玻璃棉

　　D.送風循環系統:

　　(1)90W馬達1支

　　(2)不銹鋼加長軸心

　　(3)多翼式扇葉(SIRCCOFAN)

　　E.箱門:單片門，單窗口，左開，把手在右手邊

　　(1)窗口260x340x40mm3層真空層

　　(2)平面嵌入式把手

　　(3)后鈕:SUS#304

　　

　　

　　三、冷凍系統：

　　A.壓縮機:法國*全密式壓縮機

　　B.冷媒:環保冷媒R404A

　　C.冷凝器:鰭片式附散熱馬達

　　D.蒸發器:鰭片式多段式自動負載容量調整

　　E.其他附件:干燥劑,冷媒流量窗口，膨脹閥

　　F.膨脹系統：容量控制之冷凍系統

　　

　　

　　四、控制系統：

　　原裝韓國進口，全中文液晶7寸韓國880顯示LCD觸摸式面板，畫面對談式輸入資料,溫濕度同時可程控，曲線顯示，設定值/顯示值曲線?？煞謩e顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．

　　1.控制器規格:

　　a.精度:溫度±0.1℃、濕度±1%RH

　　b.分辨率:溫度±0.1,濕度1%R.H.

　　c.溫度斜率:0.1～9.9可設定

　　d.具有上下限待機及警報功能

　　e.溫濕度入力信號選擇PT100Ω×2（干球及濕球）

　　f.溫濕度變換出力:4～20MA

　　g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正

　　2.畫面顯示功能:

　　a.觸摸式輸入,熒幕直接顯示選項

　　b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

　　c.可顯示目前執行程序號碼,段次,剩余時間及循環次數

　　d.運轉累計時間功能

　　e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

　　f.具單獨程序編輯畫面,直接輸入溫濕度及時間

　　3.程序容量及控制功能:

　　a.可使用的程序組:大100組

　　b.可使用的記憶容量:共5000SEGMENTS

　　c.可重復執行命令:每一個命令可達9999次

　　d.程序之制作采對談式,具有編輯、清除、等功能

　　e.SEGMENTS時間設定0～530Hour59Min

　　f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能

　　g.程序執行時可實時顯示圖形曲線

　　h.具有日期,時間調整功能

　　i.按鍵及畫面鎖定（LOCK）功能

　　

　　五、標準配置:

　　A.電源線4.0mm2x3蕊

　　B.232導出端子一個（選配）

　　C.不銹鋼SUS#304方型沖孔鋼板置物架

　　D.不銹鋼可調整間距卡扣8個

　　E.11W節能照明窗口燈一支

　　F.機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只。

　　G.標準測試用不織布1片

　　H.控制器使用說明書一套，操作說明書一套

　　

　　六、周圍環境：

　　(1).可容許使用溫度范圍0~35℃

　　(2).性能保證范圍：5~35℃

　　(3).相對濕度：不大于85%

　　(4).大氣壓：86～106Kpa

　　(5).周圍無強烈振動

　　(6).無陽光直接照射或其他熱源直接照射

　　(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有傾斜.

　　

　　七、使用電源：單相電9.5KW380V50HZ

　　

　　

　　設備主要電器配件附后：

　　制冷系統：

　　材料名稱

　　數量

　　壓縮機

　　（法國）

　　1臺

　　冷凝器

　　鰭片式配進散熱風機（東華）

　　1臺

　　蒸發器

　　定制（中力）

　　1臺

　　膨脹閥

　　Danfoss/（丹麥）

　　2套

　　電磁閥

　　Danfoss（丹麥）

　　2只

　　電磁閥

　　Saginomiya（日本）

　　2只

　　壓力控制器

　　Saginomiya（日本）

　　1只

　　油分離器

　　ALCO（美國）

　　1只

　　過濾器

　　ALCO（美國）

　　1只

　　制冷劑：R404A

　　（美國）

　　適量

　　銅管等雜件

　　臺順（中國臺灣）

　　1項

　　測控系統：

　　材料名稱

　　數量

　　溫濕度控制儀表：

　　TEMI880（韓國）彩屏觸摸

　　1臺

　　超溫保護儀表；

　　RKC（中國臺灣）

　　1只

　　溫度傳感器；

　　Pt100

　　2只

　　濕度傳感器

　　Pt100

　　1只

　　接觸器

　　臺安（中國臺灣）

　　2只

　　熱保護器

　　臺安（中國臺灣）

　　1只

　　固態繼電器

　　ANV（中國臺灣）

　　3只

　　延時繼電器

　　ANV（中國臺灣）

　　2只

　　中間繼電器

　　奧姆龍（中國臺灣）

　　若干

　　加熱棒

　　1Kw（定做）

　　2條

　　加濕管

　　1Kw（定做）

　　1套

　　開關電源（漏電保護）

　　藍得（中國臺灣）

　　1套

　　端子排

　　NIM（日本）

　　1項

　　變壓器

　　定制

　　1只

　　R232通訊接口及軟件

　　配于監控和數據記錄（選配1500.00）

　　1套

　　控制開關面板

　　定制

　　1項

　　聲光報警

　　臺安（中國臺灣）

　　1套

　　加熱器保護

　　臺德（中國臺灣）

　　1套

　　熒光燈鎮流器

　　OSRAM（德國）

　　1套

　　

　　IEC-2-2.1974標準濕熱恒濕恒溫實驗機
